Processo de Montagem de um Elevador

A montagem de um elevador é um processo técnico que envolve planejamento, precisão e cumprimento rigoroso de normas de segurança. Esse procedimento é realizado por profissionais especializados e segue diversas etapas até que o equipamento esteja pronto para uso.

Primeiramente, é feita a preparação da estrutura do local onde o elevador será instalado. Nessa fase, verifica-se o poço do elevador, a casa de máquinas (quando existente) e as condições estruturais do edifício. Também são conferidas medidas, alinhamento e pontos de fixação.

Em seguida, ocorre a instalação dos trilhos guia, que são responsáveis por orientar o movimento da cabine e do contrapeso. Esses trilhos são fixados verticalmente dentro do poço do elevador e precisam estar perfeitamente alinhados para garantir o funcionamento seguro do sistema.

Após a colocação dos trilhos, é realizada a montagem do sistema de tração. Dependendo do tipo de elevador, podem ser instalados motor, polias, cabos de aço e contrapesos. Esses componentes trabalham juntos para movimentar a cabine entre os andares.

A etapa seguinte consiste na montagem da cabine do elevador e de suas estruturas de suporte. A cabine é instalada sobre a armação metálica e conectada aos cabos de tração. Também são instaladas as portas da cabine e as portas de pavimento em cada andar.

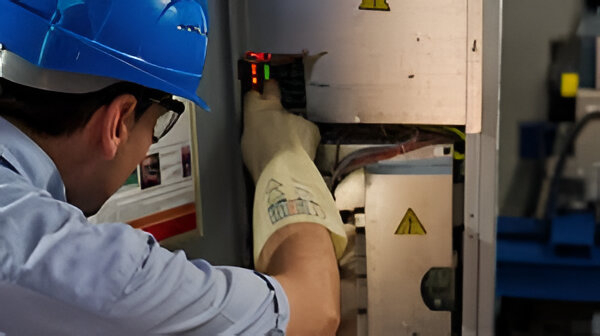

Depois disso, são instalados os sistemas elétricos e eletrônicos, incluindo o painel de comando, sensores, dispositivos de segurança, iluminação e botões de chamada. Esses sistemas controlam o funcionamento do elevador e garantem a proteção dos usuários.

Por fim, são realizados testes técnicos e de segurança. Os profissionais verificam o funcionamento do motor, o alinhamento da cabine, a resposta dos comandos e a atuação dos sistemas de emergência. Somente após a aprovação nesses testes o elevador é liberado para operação.

Assim, a montagem de um elevador é um processo complexo que exige conhecimento técnico, equipamentos adequados e respeito às normas de segurança para garantir o transporte vertical eficiente e seguro.

1.1 Um elevador hidráulico funciona usando pressão de um líquido (geralmente óleo) para levantar e baixar a cabine. O princípio físico por trás disso é a Lei de Pascal, que diz que a pressão aplicada a um fluido em um sistema fechado é transmitida igualmente em todas as direções.

Componentes principais:

1. Cabine – onde as pessoas ou cargas ficam.

2. Cilindro hidráulico – tubo onde fica o pistão.

3. Pistão – peça que se move para cima ou para baixo dentro do cilindro.

4. Bomba hidráulica – empurra o óleo para dentro do cilindro.

5. Reservatório de óleo – onde o óleo fica armazenado.

6. Válvulas de controle – controlam a subida e descida do elevador.

Como funciona:

2. Subida

• A bomba hidráulica envia óleo do reservatório para o cilindro.

• O óleo empurra o pistão para cima.

• Como a cabine está ligada ao pistão, ela sobe junto.

3. Parada

• As válvulas fecham a passagem do óleo.

• O óleo fica preso no cilindro, mantendo o elevador parado no andar.

4. Descida

• A válvula é aberta.

• O peso da cabine empurra o pistão para baixo.

• O óleo retorna ao reservatório.

• A cabine desce de forma controlada.

Características do elevador hidráulico:

✅ Mais comum em prédios baixos (até ~6 andares)

✅ Estrutura mais simples que elevadores de cabos

✅ Movimento suave

Onde é usado:

• Prédios baixos

• Oficinas mecânicas (para levantar carros)

• Plataformas de carga

• Hospitais e depósitos

2.1 Um elevador elétrico funciona usando um motor elétrico, cabos de aço e um sistema de contrapeso para mover a cabine entre os andares de um prédio. O princípio é relativamente simples, mas envolve vários sistemas de segurança e controle.

1. Motor elétrico

O coração do elevador é o motor. Nos elevadores modernos, geralmente fica no topo do prédio ou dentro do próprio poço do elevador.

Quando você aperta o botão do andar:

• o sistema eletrônico envia um comando ao motor

• o motor começa a girar uma polia (roda grande)

Essa polia puxa os cabos de aço que sustentam a cabine.

3. Cabos e contrapeso

A cabine do elevador é ligada a cabos que passam pela polia e estão conectados a um contrapeso.

O contrapeso pesa aproximadamente:

• o peso da cabine

• cerca de 40–50% da carga máxima

Isso serve para:

• reduzir o esforço do motor

• economizar energia

Exemplo:

• cabine sobe → contrapeso desce

• cabine desce → contrapeso sobe

4. Trilhos de guia

Tanto a cabine quanto o contrapeso correm em trilhos verticais dentro do poço do elevador.
Esses trilhos mantêm o movimento estável e alinhado.

5. Sistema de controle

Um controlador eletrônico decide:

• qual elevador atender primeiro

• qual andar ir

• quando parar

• velocidade e aceleração

Em prédios grandes, esse sistema otimiza o fluxo de passageiros.

6. Sistema de freios e segurança

Elevadores têm vários sistemas de segurança, como:

• freio automático no motor

• limitador de velocidade (se cair rápido demais, trava)

• travamento de portas

• freios mecânicos nos trilhos

Mesmo se faltar energia, o elevador não despenca porque os freios entram em ação.

✅ Resumo simples:
Um elevador elétrico usa um motor que puxa cabos, movendo a cabine para cima ou para baixo enquanto um contrapeso equilibra o sistema, tudo controlado por um computador e sistemas de segurança.

2.0 Elétrico

1.0 Hidráulico
